國標往復泵的流量曲線見圖2-47.從圖中可看出，液缸數越多，合成的瞬時流量Q越均勻，但液缸數太多，往復泵的結構復雜，制造和維護困難。因此通常采用雙缸雙作用、三缸單作用、單缸單作用和單缸雙作用泵。

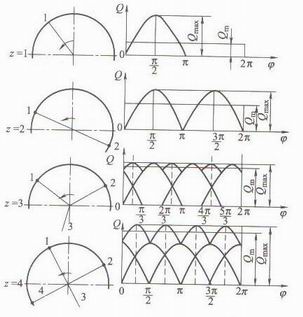

圖2-47  往復泵的流量曲線 ￠—曲柄轉角：z－液缸數：Q－瞬時流量：Qmax—平均流量

流量不均勻系數  流量不均勻系數是衡量流量脈動程度的指示，通常用＆Q1和＆Q2兩個量表示。





往復泵瞬時流量不均勻系數＆Q1、＆Q2與缸數、作用數、  有關，見表2-8、表2-9。

一、 國標往復泵的工作原理和結構

（1） 往復泵的結構 往復泵由液力端和動力端組成，液力端直接輸送液體，把機械能轉換成液體的壓力能：動力端將原動機的能量傳給液力端

動力端由曲軸、連桿、十字頭、軸承和機架等組成。液力端由液缸、活塞（或柱塞）、吸入閥和排除法、填料函等組成。

（2） 往復泵的工作原理  如圖2-46所示，當曲柄以角速度ω逆時針旋轉時，活塞向右移動時，液缸容積增大，壓力降低，被輸送的液體在壓力差的作用下克服吸入管路和吸入閥等阻力損失進入到液缸。當曲柄轉過180°以后活塞向左移動，液體被擠壓，液缸內液體壓力急劇增加，在這以壓力作用下吸入閥關閉而而排出閥被打開，液缸內液體在壓力差的作用下被排送到排出管中去。當往復泵的曲柄以角速度ω不停地旋轉時，往復泵就不斷地吸入和排出液體。

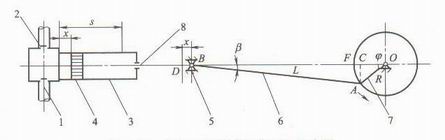

圖2-46  單作用往復泵工作原理示意圖

1-吸入閥：2-排除閥：3液缸：4-活塞：5-十字頭：6-連桿：7-曲軸：8-填料函
