增壓泵安裝圖
發布時間：2013-4-23 15:39:57 來源：海坦泵業 點擊次數：8287
1、 PCP-O-□□□增壓泵機組

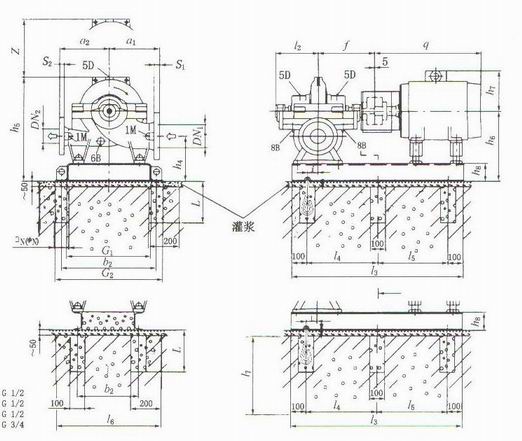

PCP-O-□□□增壓泵機組外形及安裝尺寸如圖6-27所示，外形尺寸數據見表6-6.
.jpg)
連接尺寸：
-IM 壓力表 G1/2
-5D 排力孔 G/2
-6B 排水孔 G1/2
-8 B l漏液排出孔 G3/4
圖6-27 PCP-O-□□□增壓泵機組外形尺寸圖

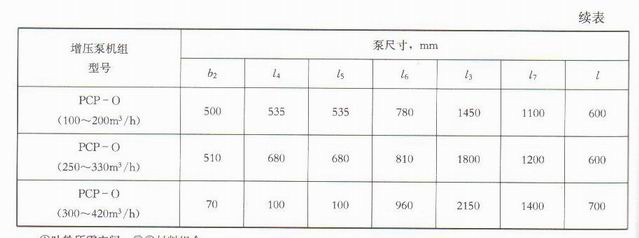

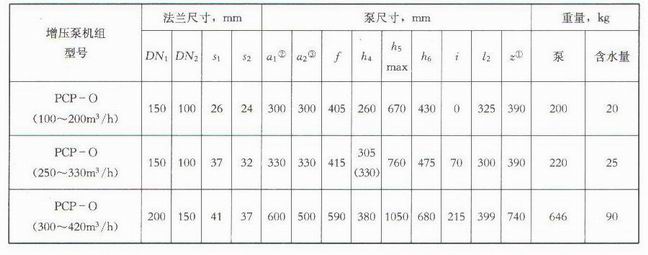

表6-6PCP-O-□□□增壓泵機組主要外形尺寸
.jpg)
.jpg)
SL型立式玻璃鋼管道泵，ISGD型低轉速立式管道泵，SG型管道增壓泵。管道泵有GW型無堵塞污水式管道泵，ISGB型便拆式管道泵，ISG型立式離心式管道泵，GDL系列立式多級管道泵，CQB-L型不銹鋼磁力管道泵
